С компасом по азимутам

Как устроен компас

При ориентировании на местности часто применяется компас. По своей конструкции компасы различны. Но если мы изучим устройство компаса какого-либо одного типа, то без особого затруднения можем пользоваться любым другим.

Основная часть каждого компаса — магнитная стрелка. Она имеет свойство сохранять свое направление с юга на север. Стрелка помещается в специальной коробке, размеры и устройство которой определяют тип компаса.

Наиболее распространен и удобен в работе на местности компас Адрианова, показанный на рисунке. Коробка такого компаса сделана из непрозрачной пластмассы. Внутри коробки помещена круговая шкала, разделенная на 360°. На ней имеются буквы С, Ю, В, 3, что означает: север, юг, восток и запад. На некоторых компасах буквы С нет, но там, где она должна быть, помещен большой треугольный штрих. Сверху на коробке компаса укреплена вращающаяся крышка с прорезью и мушкой для визирования. Против мушки и прорези имеются указатели для отсчетов по шкале. Два ушка снаружи служат для крепления ремешка.

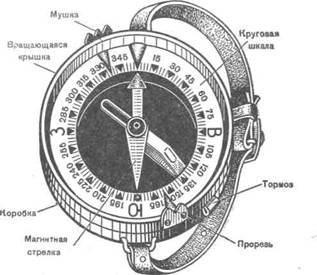

Основные части компаса Адрианова.

Стрелка компаса в нерабочем состоянии закрепляется тормозом. Северный конец стрелки, указатели для отсчетов и штрихи на шкале, соответствующие основным сторонам горизонта'(С, Ю, В, 3), покрыты светящейся краской, что позволяет пользоваться компасом ночью.

В свободно подвешенном состоянии магнитная стрелка своими концами будет направлена на север и на юг.

Но это лишь приближенно. Дело в том, что стрелка располагается не по направлению истинного (географического) меридиана, а по направлению так называемого магнитного меридиана. Угол между истинным меридианом и магнитным называется склонением магнитной стрелки. Склонение для каждой местности различно. Оно может быть восточным (со знаком +) или западным (со знаком — )\ Величина его для большей части территории Европы и Азии не превышает 5—7°, за исключением районов магнитных аномалий. Поэтому во многих случаях можно считать, что магнитный меридиан практически совпадает с истинным, и северный конец магнитной стрелки показывает направление примерно на север. Однако для более точного ориентирования, особенно при движении по азимутам, нужно учитывать величину склонения, которая указывается на топографических картах.

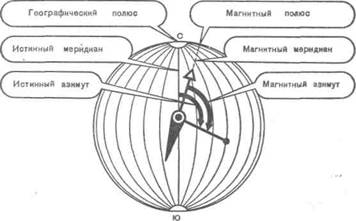

Меридианы и азимуты.

С помощью компаса можно легко определить стороны горизонта. Для этого отпустим тормоз магнитной стрелки и установим компас горизонтально. Затем повернем его так, чтобы северный конец магнитной стрелки оказался против буквы С, которая обозначает север. При таком положении компаса буквы В, 3 и Ю укажут направления

на восток, запад и юг. В любом из этих направлений можно выбрать на местности какой-либо ориентир, который и будет в дальнейшем использован для ориентирования в движении.
