Что содержит карта

Линии равных высот

Линии равных высот — горизонтали, применяемые для изображения рельефа на топографических картах, пришли на смену штрихам и получили широкое распространение. Способ изображения рельефа горизонталями имеет преимущество: он математически точно передает плановое очертание и высоты форм рельефа.

В качестве самостоятельного способа горизонтали начали применять одновременно во Франции и в России в двадцатых годах прошлого столетия. Но упоминание о них появилось еще в конце XVII века. Горизонтали были прекрасно известны и одному из создателей шкалы штрихов - русскому ученому Болотову, который разбирает этот способ изображения рельефа в своих трудах на примере моделей. Постараемся и мы на том же примере раскрыть сущность этого способа.

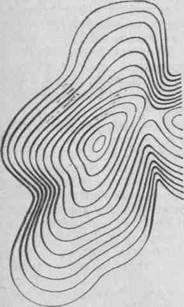

Рис. 18. Изображение холма горизонталями.

Вид холма сверху будет представлять ряд округлых -замкнутых линий, каждая из которых обозначает определенную высоту. Эти линии и будут горизонталями. Они отображают не только форму холма, но и крутизну ската: чем ближе горизонтали друг к другу, тем круче скат. Кроме того, легко заметить, что если горизонтали сближаются от вершины к подошве, то они указывают на выпуклый скат, а если расширяются, то характеризуют вогнутую поверхность.

Способ изображения рельефа горизонталями является математически строгим и точным. К его недостатку следует отнести слабую наглядность отображения различных форм рельефа. Для улучшения читаемости горизонталей делались различные цветовые подслойки, растушевки и т. п. На некоторых старых картах для четкого отличия возвышенностей от углублений горизонтали оттеняли в предположении, что местность освещается лучами с северо-запада. Горизонтали, изображающие возвышенности, утолщали с восточной и южной стороны, а горизонтали, изображающие углубления, утолщались с западной и северной стороны (рис. 19).

Рис. 20. Способ утолщения горизонталей на крутых скатах

Тотлебен достиг художественной и вместе с тем вполне научной передачи рельефа. Глядя на рис. 20, вы отчетливо представляете крутые скаты, возвышенности и лощины.

Чтение рельефа, изображенного на карте горизонталями, требует известных навыков.

Обучение чтению горизонталей идет значительно проще и быстрее, если переходить к карте от рельефной модели местности. Таких моделей создано очень много. С некоторыми из них мы познакомимся.

Рис. 21. Проведение горизонтали на модели горки.

Рельефная модель местности изготовляется по карте с горизонталями. Для этой цели из картона вырезают фигуры, ограниченные горизонталями карты. Затем эти фигуры наклеивают одну на другую в соответствии с их расположением на карте. В результате получается ступенчатая модель рельефа местности, горизонтальный масштаб которой равен масштабу карты, а вертикальный зависит от толщины картонных слоев. Сравнивая такую модель, с картой, мы легко усваиваем сущность изображения рельефа горизонталями.

Карта-модель представляет собой несколько положенных друг на друга листиков обыкновенного стекла, на каждом из которых начерчено чернилами по одной горизонтали.

Сложив стекла, мы получим стеклянную карту-модель. Смотря на нее, увидим вместо отдельных кривых линий рельефное изображение холма.
